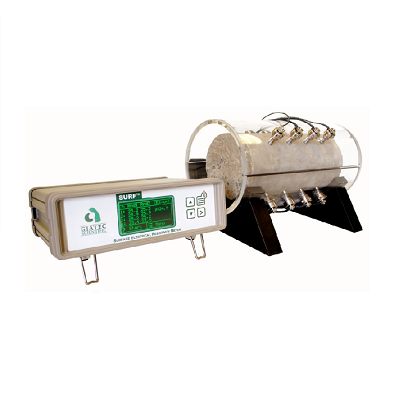

SURF混凝土表面電阻率測試儀是一種基于AASHTO TP 95-11和ASTM標準的四探頭（Wenner陣列）技術的實驗室測試儀器，能快速、方便、準確地測定混凝土的表面電阻率。Surf混凝土表面電阻率測試儀有一個特別而可定制化的設置，能通過降低測試時間和最小化環境影響來高精度地測量電阻率。
該技術使用四通道4-探頭陣列（呈90度角擺放）自動測量混凝土試樣周邊的電阻率。PC軟件根據標準規范生成所要求的報告。測量可用于評估混凝土抵抗氯離子滲入的能力。快速氯離子滲透性測試RCPT(ASTM C1202)和混凝土表面電阻率的定量關系示于表1。
表1：表面電阻率和氯離子滲透性的關系
氯離子滲透性 | 按照ASTM C1202規定的56天快速氯離子滲透通過的電荷 (庫倫) | 表面電阻率@23?C (kW×cm) |
高 | >4000 | <10 |
中 | 2000-4000 | 10-15 |
低 | 1000-2000 | 15-25 |
極低 | 100-1000 | 25-200 |
可忽略 | <100 | >200 |
＊ 節選自Kessler等2005
應用
Surf混凝土表面電阻率測試儀是一種檢測混凝土試樣或芯樣表面電阻率的實驗室設備。該技術有多種用途，例如：
● 基于性能的混凝土質量控制
● 評估混凝土離子分散系數
● 混凝土結構的使用壽命設計
● 評估混凝土結構剩余壽命
● 荷載作用下混凝土構件的裂縫探測
● 監測新拌混凝土的凝結時間
特點
● 符合AASHTO TP95和即將制定的ASTM標準
● 快速測試（8次測量時間<15秒）
● 四通道表面電阻率測試儀
● 可變頻率（13～100Hz）
● 有限的濕度損失
● 用PC軟件自動生成報告
● 新拌混凝土測試/裂縫探測應用
類型 | 值 |
測試通道 | 4 |
測量顯示于LCD上 | 有 |
LCD顯示面積 | 65′33mm |
設備尺寸 | 200′160′70mm |
軟件 | SurfTM Data Monitor |
讀數范圍和精度
讀數范圍 | 頻率范圍 | 精度 |
0.1 ~ 100 kW×cm | 13 ~ 100 Hz | ±(0.1+1%) |
100 ~ 1000 kW×cm | 13 ~ 100 Hz | ±(1+1%) |
測量時間
頻率 | 單次測量時間 | 測試時間（8次測量） |
13 ~ 100 Hz | 1.5秒 | <15秒 |
